CM1 CM1B机械密封

结构特点：

1.单端面、套传动，多弹簧密封面受力均匀。使用时，与旋向无关，弹簧座、弹簧、推环可预先组装为一体，安装方便。

2.辅助密封圈根据不同情况，可用橡胶0型圈，聚四氟乙烯V型圈，聚四氟乙烯楔形圈

3.符合ISO3069、DIN24960和GB6556标准，通用性强。

4.CM1B型为CM1型的平衡性结构，适用于更高的压力工况。

适用介质：

油、水、酸、碱、盐等

注：由于该型水泵用途较多，故密封材质（摩擦副）也有不同，为保证密封的使用可靠性
厂家推荐如下：
1.清水（不含颗粒物工况）--动环摩擦副选用(合金)，静环摩擦副选用(石墨)
2.强腐蚀（含有颗粒物工况）--动环摩擦副选用(碳化硅)，静环摩擦副选用(碳化硅)
3.含有颗粒且振动较大工况--动环摩擦副选用（合金），静环摩擦副选用（合金）
4.也可以根据客户要求定做。如没有要求则默认为（清水）

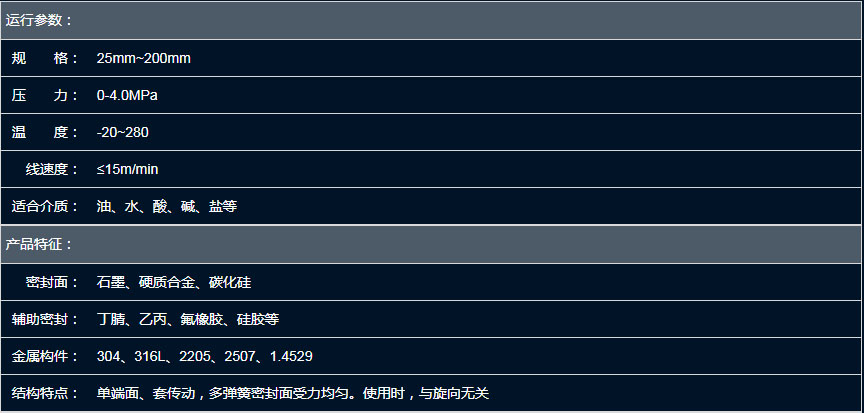

工作参数：

固定物含量：≤20%

温    度：≤280℃

压    力：≤4.0MPa（CM1≤1.0MPa/CM1B≤4.0MPa）

轴    径：≤200mm

材质参数：
主体材质：304、316L或2205、2507、1.4529
密封环材质：M106D、YWN8、SSiC或SiC
橡胶材质：氟橡胶或全氟醚橡胶

主要应用：

该密封可用于各类水泵、化工泵。

型号如下：

CM1-25   CM1-30   CM1-35   CM1-40    CM1-45

CM1-50   CM1-55   CM1-60   CM1-65    CM1-70

CM1-75   CM1-80   CM1-85   CM1-90    CM1-95

CM1-100  CM1-105  CM1-110   CM1-105   CM1-120

CM1-125  CM1-130   CM1-135   CM1-140   CM1-145

CM1-150  CM1-155   CM1-160   CM1-165   CM1-170

CM1-175  CM1-180   CM1-185   CM1-190   CM1-200

CM1B-25  CM1B-30   CM1B-35   CM1B-40   CM1B-45

CM1B-50  CM1B-55   CM1B-60   CM1B-65    CM1B-70

CM1B-75  CM1B-80   CM1B-85  CM1B-90    CM1B-95

CM1B-100  CM1B-105  CM1B-110  CM1B-105   CM1B-120

CM1B-125  CM1B-130  CM1B-135   CM1B-140   CM1B-145

CM1B-150  CM1B-155  CM1B-160  CM1B-165   CM1B-170

CM1B-175  CM1B-180  CM1B-185   CM1B-190  CM1B-200

安装使用要求:

1、设备转轴的径向跳动应不大于0.04毫米，轴向窜动量不允许大于0.1毫米；
2、设备的密封腔部位在安装时应保持清洁，密封零件应进行清洗，密封端面完好无损，防止杂质和灰尘带入密封部位；
3、在安装过程中严禁碰击、敲打，以免使机械密封磨擦会破损而密封失效；
4、安装时在与密封相接触的表面应涂一层清洁的机械油，以便能顺利安装；
5、安装静环压盖时，拧紧螺丝必须受力均匀，保证静环端面与轴心线的垂直要求；
6、安装后用手推动动环，能使动环在轴上灵活移动，并有一定弹性；
7、安装后用手盘动转轴，转轴应无轻重感觉；
8、设备在运转前必须充满介质，以防止干磨擦而使密封失效；
