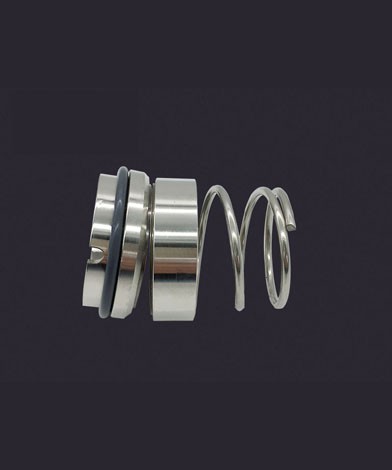

ZU33N ZU34N ZB33N ZB34N机械密封

结构特点：

1.单端面、锥度大弹簧传动，抗堵塞能力强。使用时，分左右旋向。

2.辅助密封圈根据不同情况，可用橡胶0型圈，聚四氟乙烯V型圈，聚四氟乙烯楔形圈

3.符合ISO3069、DIN24960和GB6556标准，通用性强。

4.ZB型为ZU型的平衡性结构，适用于更高的压力工况。

适用介质：

油、水、酸、碱、盐等

注：由于该型水泵用途较多，故密封材质（摩擦副）也有不同，为保证密封的使用可靠性
厂家推荐如下：
1.清水（不含颗粒物工况）--动环摩擦副选用(合金)，静环摩擦副选用(石墨)
2.强腐蚀（含有颗粒物工况）--动环摩擦副选用(碳化硅)，静环摩擦副选用(碳化硅)
3.含有颗粒且振动较大工况--动环摩擦副选用（合金），静环摩擦副选用（合金）
4.也可以根据客户要求定做。如没有要求则默认为（清水）

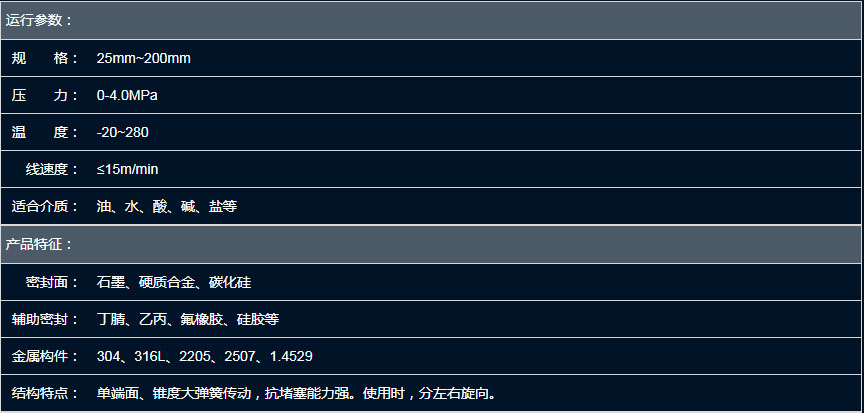

工作参数：

固定物含量：≤20%

温    度：≤280℃

压    力：≤4.0MPa（ZU≤1.0MPa/ZB≤4.0MPa）

轴    径：≤200mm

材质参数：
主体材质：304、316L或2205、2507、1.4529
密封环材质：M106D、YWN8、SSiC或SiC
橡胶材质：氟橡胶或全氟醚橡胶

主要应用：

该密封可用于各类水泵、化工泵。

型号如下：

ZU34N-25  ZU34N-30  ZU34N-35  ZU34N-40  ZU34N-45

ZU34N-50  ZU34N-55  ZU34N-60  ZU34N-65  ZU34N-70

ZU34N-75  ZU34N-80  ZU34N-85  ZU34N-90  ZU34N-95

ZU34N-100  ZU34N-105 ZU34N-110 ZU34N-115  ZU34N-120

ZU33N-25  ZU33N-30  ZU33N-35  ZU33N-40  ZU33N-45

ZU33N-50  ZU33N-55  ZU33N-60  ZU33N-65  ZU33N-70

ZU33N-75  ZU33N-80  ZU33N-85  ZU33N-90  ZU33N-95

ZU33N-100  ZU33N-105 ZU33N-110  ZU33N-115 ZU33N-120

ZB34N-25  ZB34N-30  ZB34N-35  ZB34N-40  ZB34N-45

ZB34N-50  ZB34N-55  ZB34N-60  ZB34N-65  ZB34N-70

ZB34N-75  ZB34N-80  ZB34N-85  ZB34N-90  ZB34N-95

ZB34N-100  ZB34N-105 ZB34N-110 ZB34N-115  ZB34N-120

ZB33N-25  ZB33N-30  ZB33N-35  ZB33N-40  ZB33N-45

ZB33N-50  ZB33N-55  ZB33N-60  ZB33N-65  ZB33N-70

ZB33N-75  ZB33N-80  ZB33N-85  ZB33N-90  ZB33N-95

ZB33N-100  ZB33N-105 ZB33N-110  ZB33N-115  ZB33N-120

安装使用要求:

1、设备转轴的径向跳动应不大于0.04毫米，轴向窜动量不允许大于0.1毫米；
2、设备的密封腔部位在安装时应保持清洁，密封零件应进行清洗，密封端面完好无损，防止杂质和灰尘带入密封部位；
3、在安装过程中严禁碰击、敲打，以免使机械密封磨擦会破损而密封失效；
4、安装时在与密封相接触的表面应涂一层清洁的机械油，以便能顺利安装；
5、安装静环压盖时，拧紧螺丝必须受力均匀，保证静环端面与轴心线的垂直要求；
6、安装后用手推动动环，能使动环在轴上灵活移动，并有一定弹性；
7、安装后用手盘动转轴，转轴应无轻重感觉；
8、设备在运转前必须充满介质，以防止干磨擦而使密封失效；
