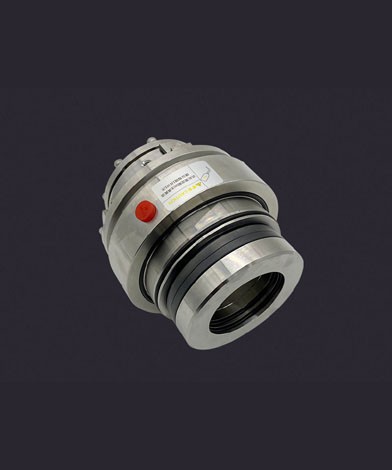

15N5M20-8.6 25N25M-9.3 15SV20M-6.37 20SV25M-5.67 25SV25M-5.61 30SV25M-5.34 40SV30M-5.67 50SV30M-5.61 60SV35M-5.61 75SV35M-5.45 机械密封

材质参数：

主体材质：316L或2205、2507、1.4529

密封环材质：SSiC或SiC

橡胶材质：氟橡胶或全氟醚橡胶

机械密封结构特点:

单端面, 集装式，多弹簧,带轴承式

静止式，弹簧外置式，法兰内装式

适用介质：

含石膏、石灰浆液等杂质含量较高的介质。

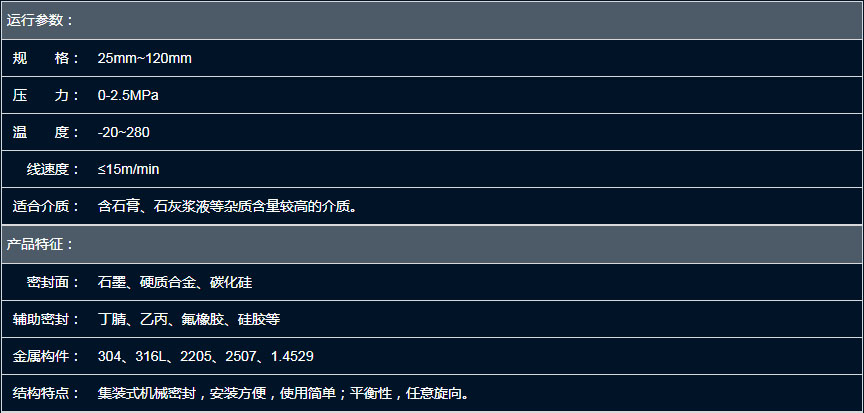

工作参数：

固定物含量：≤30%

温    度：≤120℃

压    力：≤2.5MPa

轴    径：≤120mm

主要应用：

该密封主要用于燃煤发电烟气脱硫装置中吸收塔的侧式搅拌器上，也可以用于化工、造纸等行业的反应釜上。

常见搅拌器型号如下：

20SV25M-5.34   20SV25M-5.45    20SV25M-5.67   20SV25M-6.03

25SV25M-5.34   25SV25M-5.45    25SV25M-5.67   25SV25M-6.03

30SV25M-5.34   30SV25M-5.45    30SV25M-5.67   30SV25M-6.03

35SV30M-5.34   35SV30M-5.45    35SV30M-5.67   35SV30M-6.03

40SV30M-5.34   40SV30M-5.45    40SV30M-5.67   40SV30M-6.03

45SV30M-5.34   45SV30M-5.45    45SV30M-5.67   45SV30M-6.03

50SV30M-5.34   50SV30M-5.45    50SV30M-5.67   50SV30M-6.03

55SV30M-5.34   55SV30M-5.45    55SV30M-5.67   55SV30M-6.03

60SV30M-5.34   60SV30M-5.45    60SV30M-5.67   60SV30M-6.03

50SV35M-5.34   50SV35M-5.45    50SV35M-5.67   50SV35M-6.03

50SV35M-5.34   50SV35M-5.45    50SV35M-5.67   50SV35M-6.03

55SV35M-5.34   55SV35M-5.45    55SV35M-5.67   55SV35M-6.03

60SV35M-5.34   60SV35M-5.45    60SV35M-5.67   60SV35M-6.03

65SV35M-5.34   65SV35M-5.45    65SV35M-5.67   65SV35M-6.03

70SV35M-5.34   70SV35M-5.45    70SV35M-5.67   70SV35M-6.03

80SV35M-5.34   80SV35M-5.45    80SV35M-5.67   80SV35M-6.03

机械密封型号：

SCB428-2.0"     SCB428-2.5"    SCB428-3.0"    SCB428-3.5"

安装使用要求:

1、设备转轴的径向跳动应不大于0.04毫米，轴向窜动量不允许大于0.1毫米；
2、设备的密封腔部位在安装时应保持清洁，密封零件应进行清洗，密封端面完好无损，防止杂质和灰尘带入密封部位；
3、在安装过程中严禁碰击、敲打，以免使机械密封磨擦会破损而密封失效；
4、安装时在与密封相接触的表面应涂一层清洁的机械油，以便能顺利安装；
5、安装静环压盖时，拧紧螺丝必须受力均匀，保证静环端面与轴心线的垂直要求；
6、安装后用手推动动环，能使动环在轴上灵活移动，并有一定弹性；
7、安装后用手盘动转轴，转轴应无轻重感觉；
8、设备在运转前必须充满介质，以防止干磨擦而使密封失效；
