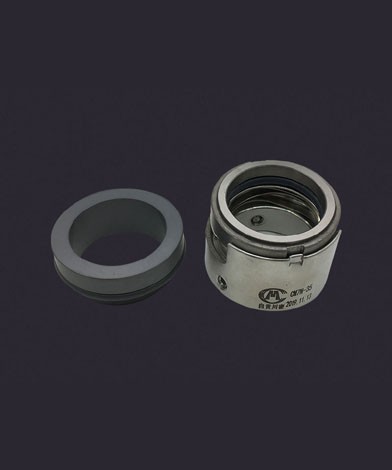

PWT50-32-200 PWT80-50-315 PWT100-65-315 PWT125-100-315机械密封

结构特点：

1.单端面，波形弹簧，结构紧凑。使用时，不分弹簧旋向。

2.辅助密封圈根据不同情况，可用丁腈橡胶，氟橡胶，乙丙橡胶。

3.符合ISO3069、DIN24960和GB6556标准，通用性强。

适用介质：

油、水、酸、碱、盐等

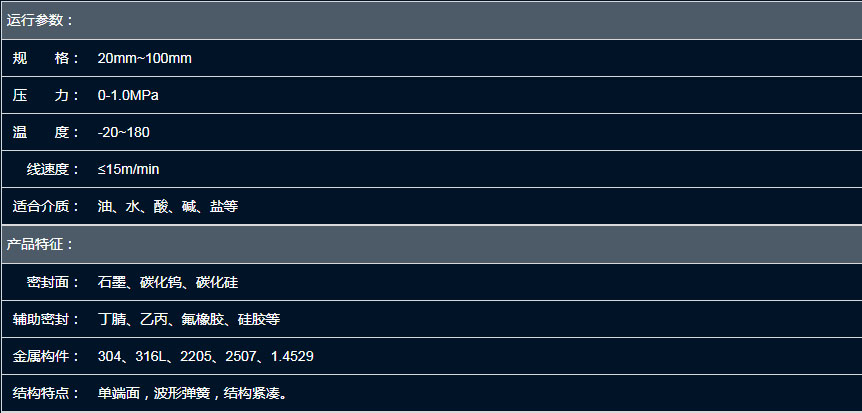

工作参数：

固定物含量：≤10%

温    度：≤180℃

压    力：≤1.0MPa

轴    径：≤100mm

材质参数：
主体材质：304、316L或2205、2507、1.4529
密封环材质：石墨、碳化硅、碳化钨

主要应用：

此型机械密封主要用于各类水泵、化工泵。

常见型号：

PWT 50-32-125S   PWT 50-32-160S    PWT 50-32-200S   PWT 50-32-250S,

PWT 65-50-125S   PWT 65-50-160S    PWT 65-40-200S   PWT 65-40-250S

PWT 65-40-315S   PWT 80-65-125S    PWT 80-65-160S   PWT 80-50-315S

PWT 100-80-125S   PWT100-80-160S   PWT100-65-200S   PWT100-65-250S

PWT125-80-200S   PWT125-100-200S   PWT125-80-250S   PWT125-100-250S

PWT125-80-315S   PWT125-100-315S   PWT125-80-400S   PWT125-100-400S

PWT150-125-200S   PWT150-125-250S   PWT150-125-315S  PWT150-125-400S

PWT200-150-315S   PWT200-150-400S   PWT200-150-500S  PWT250-200-315S

PWT250-200-400S   PWT250-200-500S   PWT300-250-315S  PWT300-250-400S

PWT300-250-500S   PWT350-300-315S   PWT350-300-400S  PWT350-300-500S

注：由于泵用途较多，故密封材质（摩擦副）也有不同，为保证密封的使用可靠性
厂家推荐如下：
1.清 水（不含颗粒物工况）--动环摩擦副选用(合金)，静环摩擦副选用(石墨)
2.强腐蚀（含有颗粒物工况）--动环摩擦副选用(碳化硅)，静环摩擦副选用(碳化硅)
3.含有颗粒且振动较大工况--动环摩擦副选用（合金），静环摩擦副选用（合金）
4.也可以根据客户要求定做。如没有要求则默认为（清水）

安装使用要求:

1、设备转轴的径向跳动应不大于0.04毫米，轴向窜动量不允许大于0.1毫米；
2、设备的密封腔部位在安装时应保持清洁，密封零件应进行清洗，密封端面完好无损，防止杂质和灰尘带入密封部位；
3、在安装过程中严禁碰击、敲打，以免使机械密封磨擦会破损而密封失效；
4、安装时在与密封相接触的表面应涂一层清洁的机械油，以便能顺利安装；
5、安装静环压盖时，拧紧螺丝必须受力均匀，保证静环端面与轴心线的垂直要求；
6、安装后用手推动动环，能使动环在轴上灵活移动，并有一定弹性；
7、安装后用手盘动转轴，转轴应无轻重感觉；
8、设备在运转前必须充满介质，以防止干磨擦而使密封失效；
