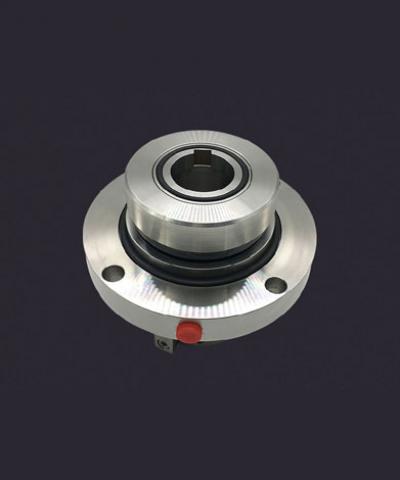

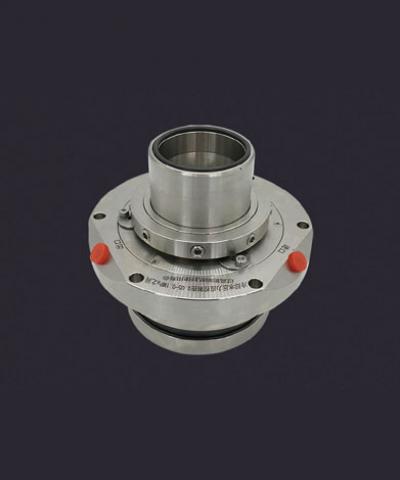

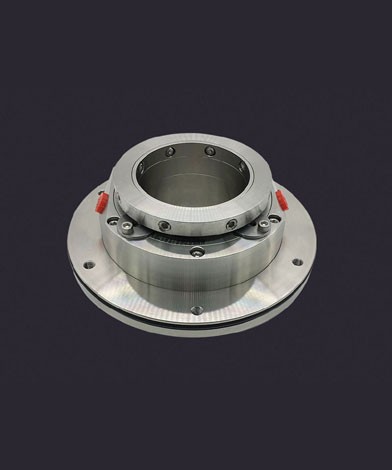

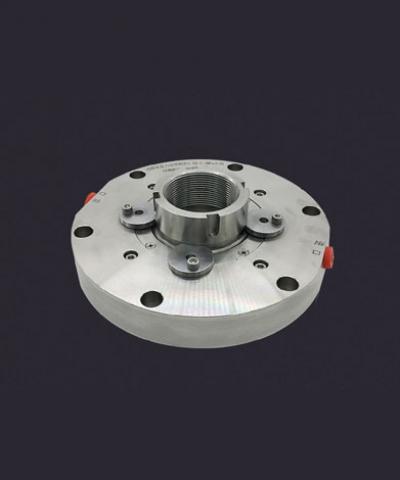

1.5/1B-AH 2/1.5B-AH 3/2C-AH 4/3C-AH 3/2D-AH 4/3D-AH 6/4D-AH 4/3E-AH 6/4E-AH 65ZGB 80ZGB 100ZGB机械密封

结构特点：

单端面集装式机械密封。安装方便，使用简单。平衡性，任意旋向。

内部工作长度短。静环补偿多弹簧外置不与介质接触。

适用介质：

含浆液等杂质含量较高的介质。

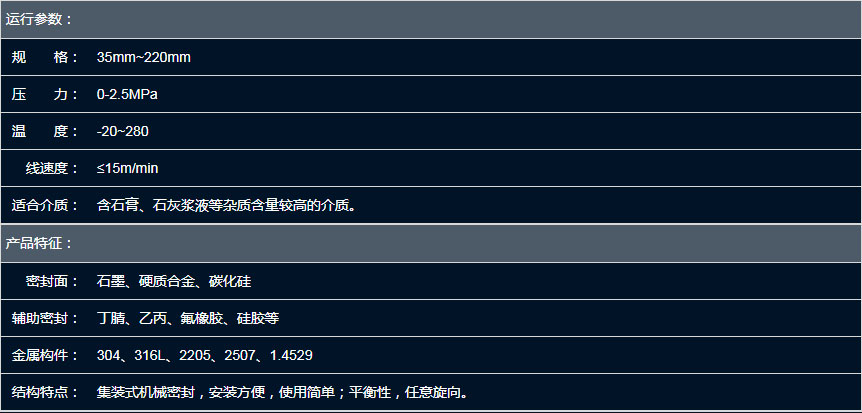

工作参数：

固定物含量：≤30%

温    度：≤280℃

压    力：≤2.5MPa

轴    径：≤220mm

材质参数：
主体材质：316L或2205、2507、1.4529
密封环材质：SSiC或SiC
橡胶材质：氟橡胶或全氟醚橡胶

主要应用：

此型机械密封主要用于燃煤发电烟气脱硫上，适用于吸收塔浆液循环泵、石膏浆液泵、石灰石浆液泵、石膏排出泵；也可用于选矿渣浆泵。

常见泵号如下：

20A-L     1.5/1B-AH     2/1.5B-AH

50B-L    3/2C-AH       4/3C-AH

75C-L     1.5/1C-HH     65ZGB      3/2D-HH

4/3D-AH    6/4D-AH      100D-L      4/3E-HH

6/4E-AH    8/6E-AH      8/6E-G      80ZGB

100ZGB     80ZGB        65ZGB      6/4E-SH

150E-L    8/6E-AH      8/6E-G

常见密封型号如下：

ZGJ-45    ZGJ-60    ZGJ-80    ZGJ-100

ZHJ-45    ZHJ-60    ZGJ-80    ZHJ-100

HA4108-57-M1-201        HA4108-71-M1-201

HA4108-101-M1-201        HA4108-123-M1-201

HA4108-57-M1           HA4108-71-M1

HA4108-101-M1          HA4108-123-M1

安装使用要求:

1、设备转轴的径向跳动应不大于0.04毫米，轴向窜动量不允许大于0.1毫米；
2、设备的密封腔部位在安装时应保持清洁，密封零件应进行清洗，密封端面完好无损，防止杂质和灰尘带入密封部位；
3、在安装过程中严禁碰击、敲打，以免使机械密封磨擦会破损而密封失效；
4、安装时在与密封相接触的表面应涂一层清洁的机械油，以便能顺利安装；
5、安装静环压盖时，拧紧螺丝必须受力均匀，保证静环端面与轴心线的垂直要求；
6、安装后用手推动动环，能使动环在轴上灵活移动，并有一定弹性；
7、安装后用手盘动转轴，转轴应无轻重感觉；
8、设备在运转前必须充满介质，以防止干磨擦而使密封失效；
